TruTool PN 200, литий-ионный аккумулятор

Профильные высечные ножницы

С аккумуляторными станками впервые стало возможно разделение вырубкой листов из конструкционной стали толщиной до 2 мм, а также двойных листов. Станок с коротким инструментом разработан специально для профлистов со средней глубиной профиля и для C-, L-, U-образных профилей. Станок поворачивается на месте на 360°. Изменение направления резания, а также замена пуансона и держателя инструмента выполняются быстро и без использования инструментов. Для расширения области применения на выбор предлагаются инструменты различной глубины. Аккумулятор LiHD 4,0 А·ч/18 В обеспечивает продолжительное время работы. Стоит упомянуть: станок предлагается также в комплекте с длинным или коротким инструментом.

Cordless Alliance System

Аккумуляторная система ведущих марок электрических инструментов, подходящая для изделий разных производителей. 100 % совместимость для изделий класса напряжения 18 В.

Бесщеточный двигатель

Практически неограниченный срок службы, без износа и с минимальными расходами на техническое обслуживание. Кроме того, увеличивается продолжительность работы от аккумулятора на каждую зарядку.

Станок с коротким инструментом

Для обработки профилей глубиной до 85 мм и C-, L-, U-образных профилей. Также подходит для волнистых листов.

Идеально для труднодоступных положений

Направление работы настраивается легко и без применения инструментов в пределах 360° с шагом 45°.

Профильные высечные ножницы: видео об области применения

Технические характеристики

Общая информация

Рабочая скорость

1.9 м/мин

Число ходов при холостом ходе

1530 1/мин

Диаметр заходного отверстия

24 мм

Напряжение

18 В

Радиусы

Наименьший радиус

50 мм

Значения макс. толщины листа

Макс. толщина стального листа 400 Н/мм²

2 мм

Макс. толщина стального листа 600 Н/мм²

1.5 мм

Макс. толщина алюминиевого листа до 250 Н/мм²

3 мм

Вес

Вес (с аккумулятором 4 Ач)

2.2 кг

Руководство по эксплуатации

Технические характеристики всех видов продукции в виде файла для загрузки.

Скачать

Преимущества

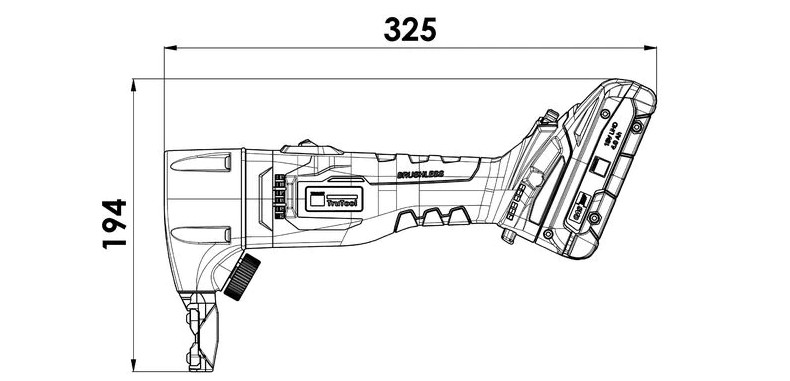

TruTool PN 200 с аккумулятором LiHD 18 В, габаритный чертеж

Cordless Alliance System

Данное изделие является частью системы Cordless Alliance System. CAS означает: один аккумулятор для всего, 100 % совместимость со станками, аккумуляторами и зарядными устройствами разных производителей. Самая мощная аккумуляторная система в мире от компании Metabo с 30-летним опытом производства аккумуляторов. Максимальная надежность, явные преимущества в издержках производства и высокая инвестиционная безопасность.

Аккумуляторная технология

Аккумуляторная технология LiHD гарантирует увеличение мощности, срока службы и продолжительности работы. Надежная зарядка посредством системы управления процессом зарядки и разрядки. Защита ячеек за счет минимального развития температуры и непрерывного контроля отдельных электронных ячеек (ESCP), даже при длительном использовании. Результат: более продолжительное время работы благодаря качественным материалам и интеллектуальному управлению аккумуляторами в сочетании с бесщеточным двигателем и технологией Power Head. Наружное резиновое покрытие аккумулятора гарантирует устойчивость, предотвращает скольжение и защищает от ударов.

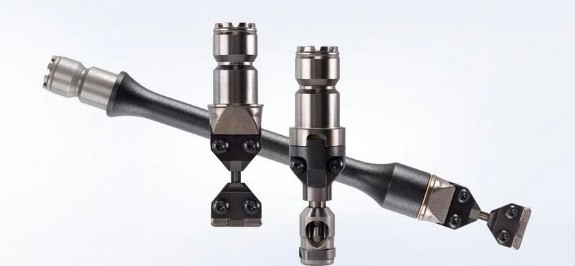

Возможность дооснащения для универсальной работы

Аккумуляторный и электрический варианты TruTool N 200, PN 200 и PN 201 основаны на идентичной многофункциональной конструкции. Каждый станок предназначен для обработки листов конкретной толщины: TruTool N 200 — для плоских и волнистых листов, TruTool PN 200 — для профлистов глубиной до 85 мм и C-,L-, U-образных профилей, а TruTool PN 201 — для профлистов глубиной до 162 мм.

Возможности применения

Профили

Для разделения вырубкой C-, L- и U-образных двускатных профилей.

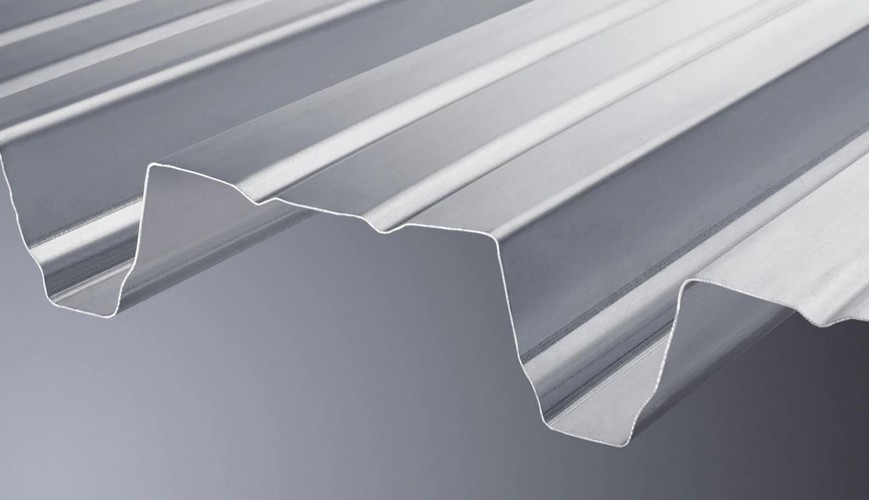

Профлисты

Разделение вырубкой профлистов глубиной до 86 мм. Для прямых и диагональных резов.

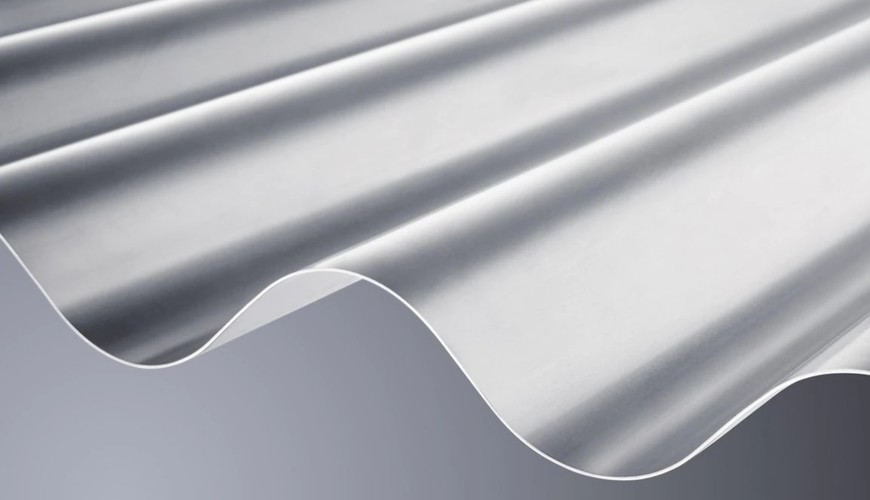

Волнистый лист

Для обрезки и разделения вырубкой. Для диагональных резов, а также внутренних и радиальных вырезов.

Комплект поставки

Перечисленные ниже расходные материалы и соответствующие комплектующие входят в объем поставки.

Стандартный пуансон (встроенный)

1 шт. 2260206

Аккумулятор LiHD 18 В, 4 А·ч (2 шт.)

1 шт. 2598811

Стандартная матрица (встроенная)

1 шт. 2260207

Зарядное устройство LG 12–36 В

1 шт., версия для Германии/Швейцарии: 2569784 | 1 шт., версия для Великобритании: 2569786 | 1 шт., версия для США: 2569785

Направляющая пуансона (встроенная)

1 шт. 1884927

TRUMPF Box S2

1 шт. 1763682

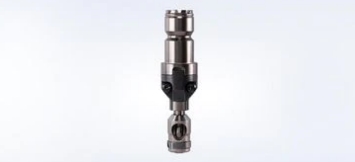

Инструмент PN 200 (встроенный)

1 шт. 1750693

Изнашиваемая пластина (установлена)

1 шт. 2260208

1 торцевой штифтовой гаечный ключ T x 20

1 шт. 0359907

Комплектующие

Здесь вы найдете необходимые расходные материалы и комплектующие для вашего станка.

АККУМУЛЯТОР LIHD 18 В, 4.0 А·Ч

1 шт. 2598811

ЗАРЯДНОЕ УСТРОЙСТВО LG 12–36 В

Для аккумулятора LiHD 12 В и 18 В

1 штука (Великобритания) 2569786
1 штука (США) 2569785
1 штука (Германия/Швейцария) 2569784

TRUMPF BOX S2

1 шт. 1763682

НАЧАЛЬНЫЙ КОМПЛЕКТ STARTER KIT 18 В

1 зарядное устройство LG 12–36 В/2 аккумулятора LiHD 18 В, 4,0 А·ч

1 комплект (Великобритания) 2598820
1 комплект (США) 2598818
1 комплект (Германия) 2598816

МАСЛО ДЛЯ ВЫРУБКИ И ВЫСЕЧКИ, ОБРАБОТКА СТАЛИ

500 мл 0103387

МАСЛО ДЛЯ ВЫРУБКИ И ВЫСЕЧКИ, ОБРАБОТКА АЛЮМИНИЯ

1000 мл 0125874

СТАНДАРТНЫЙ ПУАНСОН

1 шт. 2260206

Комплект из 2 шт. 2260376

Комплект из 5 шт. 1315713

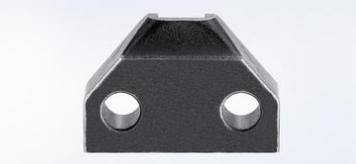

СТАНДАРТНАЯ МАТРИЦА

1 шт. 2260207

Комплект из 2 шт. 1264153

Комплект из 5 шт. 1264154

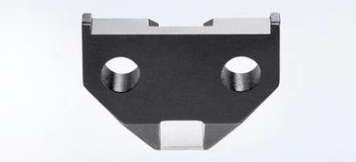

МАТРИЦА P1

Матрица для листов толщиной до 1 мм

1 шт. 2260209

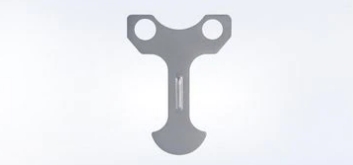

ИЗНАШИВАЕМАЯ ПЛАСТИНА

Защищает держатель матрицы от чрезмерного износа

1 шт. 2260208

Комплект из 2 шт. 1429275

Комплект из 5 шт. 1429276

НАПРАВЛЯЮЩАЯ ПУАНСОНА

1 шт. 1884927

Комплект из 2 шт. 1264367

ИНСТРУМЕНТ TRUTOOL N 200

1 шт. 1750694

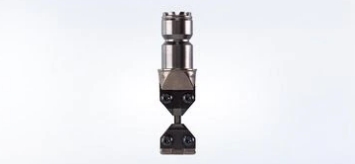

ИНСТРУМЕНТ TRUTOOL PN 200

1 шт. 1750693

ИНСТРУМЕНТ TRUTOOL PN 201

1 шт. 1750692

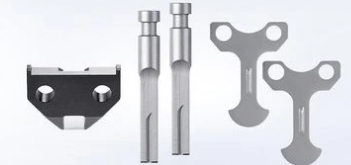

КОМПЛЕКТ

Пуансон, 2 шт., матрица, 1 шт., и изнашиваемые пластины, 2 шт.

Комплект из 1 шт. 1429289
