Ручной пресс для крепления

    Соединение деталей вентиляционных каналов часто производится прямо на строительной площадке. С аккумуляторным устройством вы не зависите от источника электропитания, а кабель не мешает работе. При этом с помощью TruTool TF 350 с аккумулятором LiHD 18 В вы можете соединять заготовки с покрытием и без при толщине материала 0,8–4 мм. Выполнение соединений за одну рабочую операцию и без дополнительных соединительных элементов обеспечивает оптимальную экономичность. Аккумулятор LiHD 4,0 А·ч/18 В обеспечивает продолжительное время работы.

    Cordless Alliance System
    Аккумуляторная система ведущих марок электрических инструментов, подходящая для изделий разных производителей. 100 % совместимость для изделий класса напряжения 18 В.
    Бесщеточный двигатель
    Практически неограниченный срок службы, без износа и с минимальными расходами на техническое обслуживание. Кроме того, увеличивается продолжительность работы от аккумулятора на каждую зарядку.
    Прямо в точку
    Место соединения отличается прочностью и стойкостью к различным воздействиям, а точки соединения устойчивы к коррозии.
    Без соединительных элементов
    Без использования винтов или заклепок. Это снижает стоимость и упрощает обращение.

    Ручной пресс для крепления: видео об области применения

    Технические характеристики

    Общая информация

    Макс. расстояние от края
    58 мм
    Макс. высота борта (B)
    36 мм
    Мин. толщина листа
    0.8 мм
    Макс. усилие стыковки
    25 кН
    Макс. последовательность ходов
    2 1/с
    Мин. расстояние от края
    8 мм
    Напряжение
    18 В

    Значения макс. толщины листа

    Макс. толщина стального листа 400 Н/мм²
    3.5 мм
    Макс. толщина стального листа 600 Н/мм²
    2.5 мм
    Макс. толщина алюминиевого листа до 250 Н/мм²
    4 мм

    Вес

    Вес (с аккумулятором 4 Ач)
    8 кг

    Руководство по эксплуатации

    Технические характеристики всех видов продукции в виде файла для загрузки.

    Преимущества

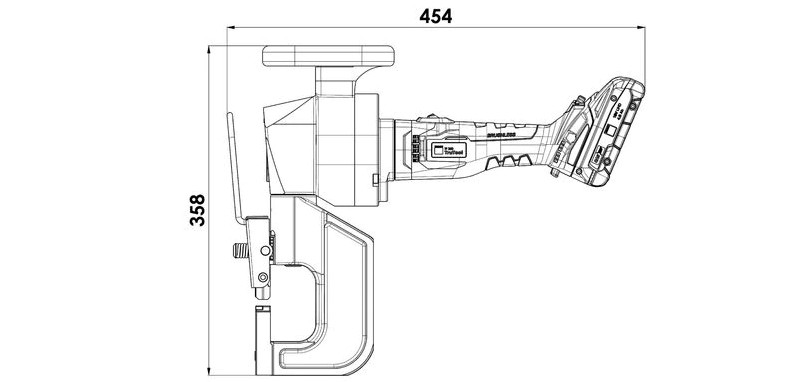

    TruTool TF 350 с аккумулятором LiHD 18 В, габаритный чертеж
    TruTool TF 350 с аккумулятором LiHD 18 В, габаритный чертеж
    Cordless Alliance System
    Cordless Alliance System

    Данное изделие является частью системы Cordless Alliance System. CAS означает: один аккумулятор для всего, 100 % совместимость со станками, аккумуляторами и зарядными устройствами разных производителей. Самая мощная аккумуляторная система в мире от компании Metabo с 30-летним опытом производства аккумуляторов. Максимальная надежность, явные преимущества в издержках производства и высокая инвестиционная безопасность.

    Аккумуляторная технология
    Аккумуляторная технология

    Аккумуляторная технология LiHD гарантирует увеличение мощности, срока службы и продолжительности работы. Надежная зарядка посредством системы управления процессом зарядки и разрядки. Защита ячеек за счет минимального развития температуры и непрерывного контроля отдельных электронных ячеек (ESCP), даже при длительном использовании. Результат: более продолжительное время работы благодаря качественным материалам и интеллектуальному управлению аккумуляторами в сочетании с бесщеточным двигателем и технологией Power Head. Наружное резиновое покрытие аккумулятора гарантирует устойчивость, предотвращает скольжение и защищает от ударов.

    Возможности применения

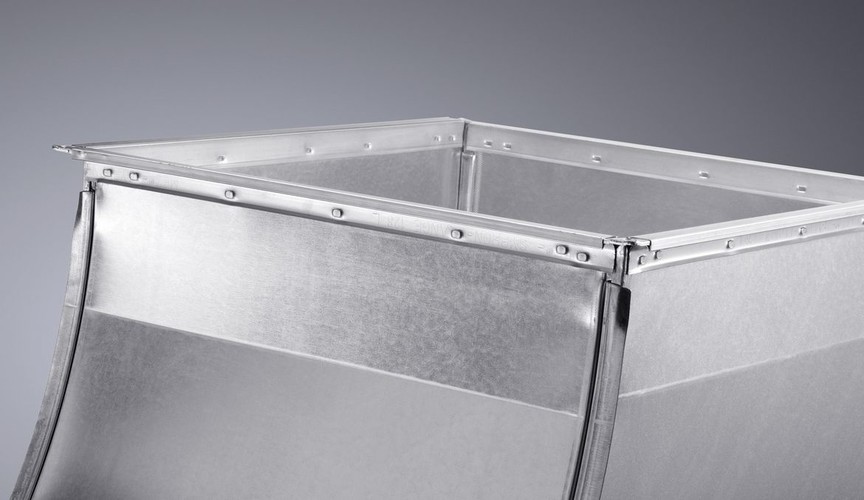

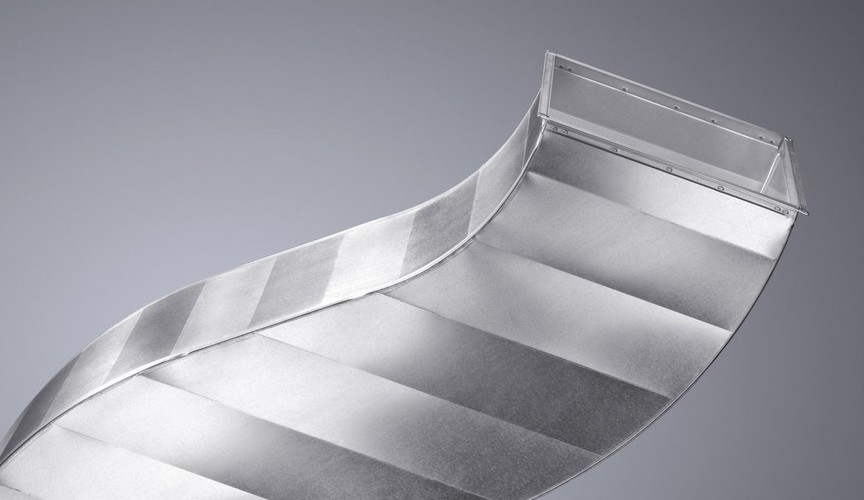

    Соединение каналов
    Могут быть соединены не более трех деталей, включая детали с различной толщиной листов. Для листов с покрытием, листов из конструкционной стали, нержавеющей стали, алюминия или с промежуточным слоем (например, клей и синтетические маты).
    Соединение профилей рам
    Для установки соединительных фланцев в вентиляционные каналы и каналы систем отопления.

      Комплект поставки

      Перечисленные ниже расходные материалы и соответствующие комплектующие входят в объем поставки.

      Пуансон (встроенный)
      Пуансон (встроенный)

      1 шт. 1884902

      Аккумулятор LiHD 18 В, 4 А·ч (2 шт.)
      Аккумулятор LiHD 18 В, 4 А·ч (2 шт.)

      1 шт. 2598811

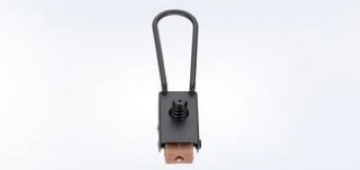

      Поворотный рычаг к пуансону
      Поворотный рычаг к пуансону

      Поворотный рычаг к пуансону (установлен)
      1 шт. 0128748

      Зарядное устройство LG 12–36 В
      Зарядное устройство LG 12–36 В

      1 шт., версия для Германии/Швейцарии: 2569784
      1 шт., версия для Великобритании: 2569786
      1 шт., версия для США: 2569785

      Съемник для прямых листов (встроенный)
      Съемник для прямых листов (встроенный)

      1 шт. 0053649

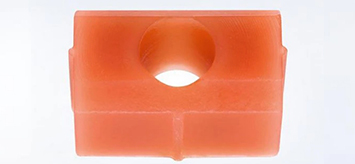

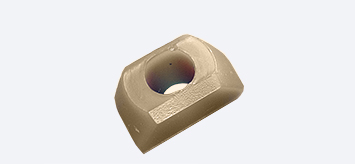

      Съемник для каналов
      Съемник для каналов

      1 шт. 0112929

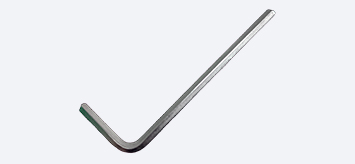

      Торцевой ключ для внутренних шестигранников DIN 911–6
      Торцевой ключ для внутренних шестигранников DIN 911–6

      1 шт. 0067865

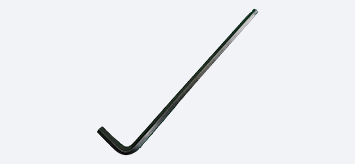

      Торцевой ключ для внутренних шестигранников DIN 911–5
      Торцевой ключ для внутренних шестигранников DIN 911–5

      1 шт. 0067857

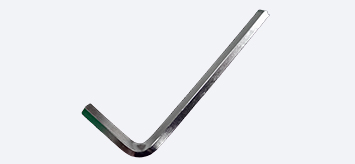

      Торцевой ключ для внутренних шестигранников DIN 911–3
      Торцевой ключ для внутренних шестигранников DIN 911–3

      1 шт. 0067830

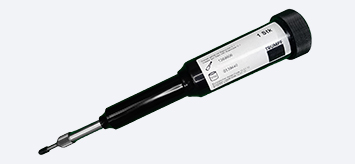

      Шприц для смазки (наполненный консистентной смазкой G1)
      Шприц для смазки (наполненный консистентной смазкой G1)

      1 шт. 1398728

      Комплектующие

      Здесь вы найдете необходимые расходные материалы и комплектующие для вашего станка.

      АККУМУЛЯТОР LIHD 18 В, 4.0 А·Ч
      АККУМУЛЯТОР LIHD 18 В, 4.0 А·Ч

      1 шт.  2598811

      ЗАРЯДНОЕ УСТРОЙСТВО LG 12–36 В
      ЗАРЯДНОЕ УСТРОЙСТВО LG 12–36 В

      Для аккумулятора LiHD 12 В и 18 В

      1 штука (Великобритания)  2569786
      1 штука (США)  2569785
      1 штука (Германия/Швейцария)  2569784

      НАЧАЛЬНЫЙ КОМПЛЕКТ STARTER KIT 18 В
      НАЧАЛЬНЫЙ КОМПЛЕКТ STARTER KIT 18 В

      1 зарядное устройство LG 12–36 В/2 аккумулятора LiHD 18 В, 4,0 А·ч

      1 комплект (Великобритания)  2598820
      1 комплект (США)  2598818
      1 комплект (Германия)  2598816

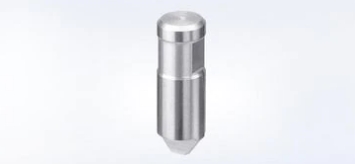

      ПУАНСОН
      ПУАНСОН
      1 шт.  1884902
      Комплект из 2 шт.  1264160

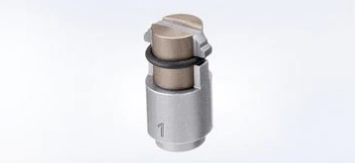

      МАТРИЦА 1
      МАТРИЦА 1

      Подходит для листов толщиной 0,8–1,5 мм. Вы можете выбрать одну из пяти матриц в зависимости от толщины материала: 1, 2, 2+, 3– или 3.

      1 шт.  111969

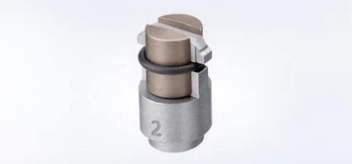

      МАТРИЦА 2
      МАТРИЦА 2

      Подходит для листов толщиной 1,6–2 мм. Вы можете выбрать одну из пяти матриц в зависимости от толщины материала: 1, 2, 2+, 3– или 3.

      1 шт.  111968

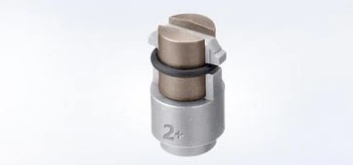

      МАТРИЦА 2+
      МАТРИЦА 2+

      Для листов толщиной 2,1–2,5 мм. Вы можете выбрать одну из пяти матриц в зависимости от толщины материала: 1, 2, 2+, 3– или 3.

      1 шт.  122272

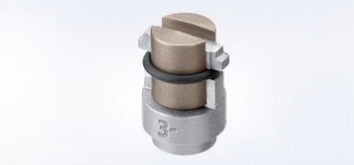

      МАТРИЦА 3–
      МАТРИЦА 3–

      Подходит для листов толщиной 2,6–3 мм. Вы можете выбрать одну из пяти матриц в зависимости от толщины материала: 1, 2, 2+, 3– или 3.

      1 шт.  1884875
      МАТРИЦА 3
      МАТРИЦА 3

      Подходит для листов толщиной 3,1–3,5 мм. Вы можете выбрать одну из пяти матриц в зависимости от толщины материала: 1, 2, 2+, 3– или 3.

      1 шт.  111967
      СЪЕМНИК ДЛЯ ПРЯМЫХ ЛИСТОВ
      СЪЕМНИК ДЛЯ ПРЯМЫХ ЛИСТОВ

      1 шт.  1884874

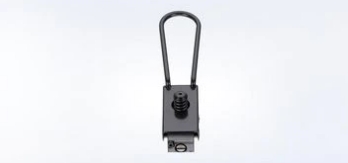

      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 1
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 1

      Подходит для листов толщиной 0,8–1,5 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  128792
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 2
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 2

      Подходит для листов толщиной 1,6–2 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  128793
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 3–
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 3–

      Подходит для листов толщиной 2,6–3 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  129724
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 2+
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 2+

      Для листов толщиной 2,1–2,5 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  129723
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 3
      ПОВОРОТНЫЙ РЫЧАГ К МАТРИЦЕ 3

      Подходит для листов толщиной 3,1–3,5 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  128794
      ФИКСИРОВАННАЯ КОНСОЛЬ МАТРИЦЫ 1
      ФИКСИРОВАННАЯ КОНСОЛЬ МАТРИЦЫ 1

      Подходит для листов толщиной 0,8–1,5 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  118130
      ФИКСИРОВАННАЯ КОНСОЛЬ МАТРИЦЫ 2
      ФИКСИРОВАННАЯ КОНСОЛЬ МАТРИЦЫ 2

      Подходит для листов толщиной 1,6–2 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  118131
      ФИКСИРОВАННАЯ КОНСОЛЬ С МАТРИЦЫ 2+
      ФИКСИРОВАННАЯ КОНСОЛЬ С МАТРИЦЫ 2+

      Для листов толщиной 2,1–2,5 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  129763
      ФИКСИРОВАННАЯ КОНСОЛЬ С МАТРИЦЫ 3-
      ФИКСИРОВАННАЯ КОНСОЛЬ С МАТРИЦЫ 3-

      Подходит для листов толщиной 2,6–3 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  129764

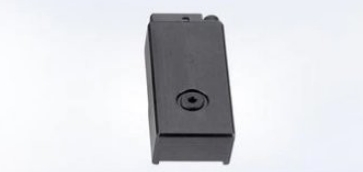

      ФИКСИРОВАННАЯ КОНСОЛЬ МАТРИЦЫ 3
      ФИКСИРОВАННАЯ КОНСОЛЬ МАТРИЦЫ 3

      Подходит для листов толщиной 3,1–3,5 мм. Возможность выбора матрицы 1, 2, 2+, 3– или 3.

      1 шт.  118132
      ПОВОРОТНЫЙ РЫЧАГ К ПУАНСОНУ
      ПОВОРОТНЫЙ РЫЧАГ К ПУАНСОНУ

      1 шт.  128748

      ТАРЕЛЬЧАТАЯ ПРУЖИНА
      ТАРЕЛЬЧАТАЯ ПРУЖИНА

      1 шт.  30678

      ПРУЖИННЫЙ ЭЛЕМЕНТ
      ПРУЖИННЫЙ ЭЛЕМЕНТ

      1 шт.  249303
