7. TruTool F 301

    Обзор

    TruTool F 301 позволяет с легкостью закрывать питтсбургские фальцы прямых и изогнутых каналов из конструкционной стали с толщиной листа 0,45–1 мм. Также отпадает необходимость в переналадке для обработки фасонных деталей и колен. Адаптация к толщине листа выполняется автоматически, а собственная подача гарантирует постоянное и плотное фальцевание.

    Простота обращения
    TruTool F 301 позволяет закрывать фасонные детали или колена без переналадки станка.
    Высота борта и толщина листа
    Для высоты борта 8–11 мм и толщины листа 0,45–1 мм.
    Высокая надежность технологического процесса
    Автоматическая адаптация к толщине листа, что гарантирует неизменно одинаковые результаты при создании фальцев.
    Область применения
    TruTool F 301 позволяет закрывать фальцы прямых и изогнутых каналов.

    Фальцеосадочная машинка: видео об области применения

    Технические характеристики

    Общая информация

    Рабочая скорость
    4 м/мин - 7 м/мин
    Номинальная потребляемая мощность
    555 Вт
    Вес без кабеля
    5,2 кг

    Радиусы

    Наименьший радиус внутри (после предв. формовки)
    150 мм
    Наименьший внешний радиус
    300 мм

    Значения макс. толщины листа

    Макс. толщина стального листа 400 Н/мм²
    1 мм

    Высота борта (B)

    Высота борта (B) при толщине листа 0.45 - 1.0
    8 - 11 мм

    Руководство по эксплуатации

    Технические характеристики всех видов продукции в виде файла для загрузки.

    Скачать

    Преимущества

    TruTool F 301, чертеж с размерами
    TruTool F 301, чертеж с размерами

    Возможности применения

    Для закрывания питтсбургских фальцев
    Для прямых или изогнутых каналов с высотой борта 8–11 мм и толщиной листа конструкционной стали 0,75–1,25 мм.

      Комплект поставки

      Перечисленные ниже расходные материалы и соответствующие комплектующие входят в объем поставки.

      TRUMPF Box M3
      TRUMPF Box M3

      1 шт. 1770951

      Комплектующие

      Здесь вы найдете необходимые расходные материалы и комплектующие для вашего станка.

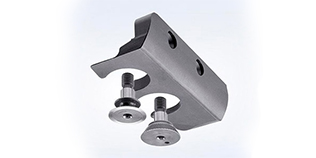

      НАПРАВЛЯЮЩАЯ
      НАПРАВЛЯЮЩАЯ

      1 шт.  920881

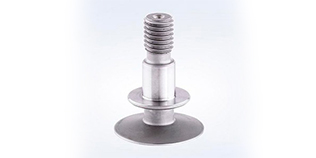

      ПРИВОДНОЙ РОЛИК 75°
      ПРИВОДНОЙ РОЛИК 75°

      1 шт.  135478

      ГОРИЗОНТАЛЬНЫЙ РОЛИК
      ГОРИЗОНТАЛЬНЫЙ РОЛИК

      1 шт.  135791

      TRUMPF BOX M3
      TRUMPF BOX M3

      1 шт.  1770951

      ПРИВОДНОЙ РОЛИК 30°
      ПРИВОДНОЙ РОЛИК 30°

      1 шт.  145769
